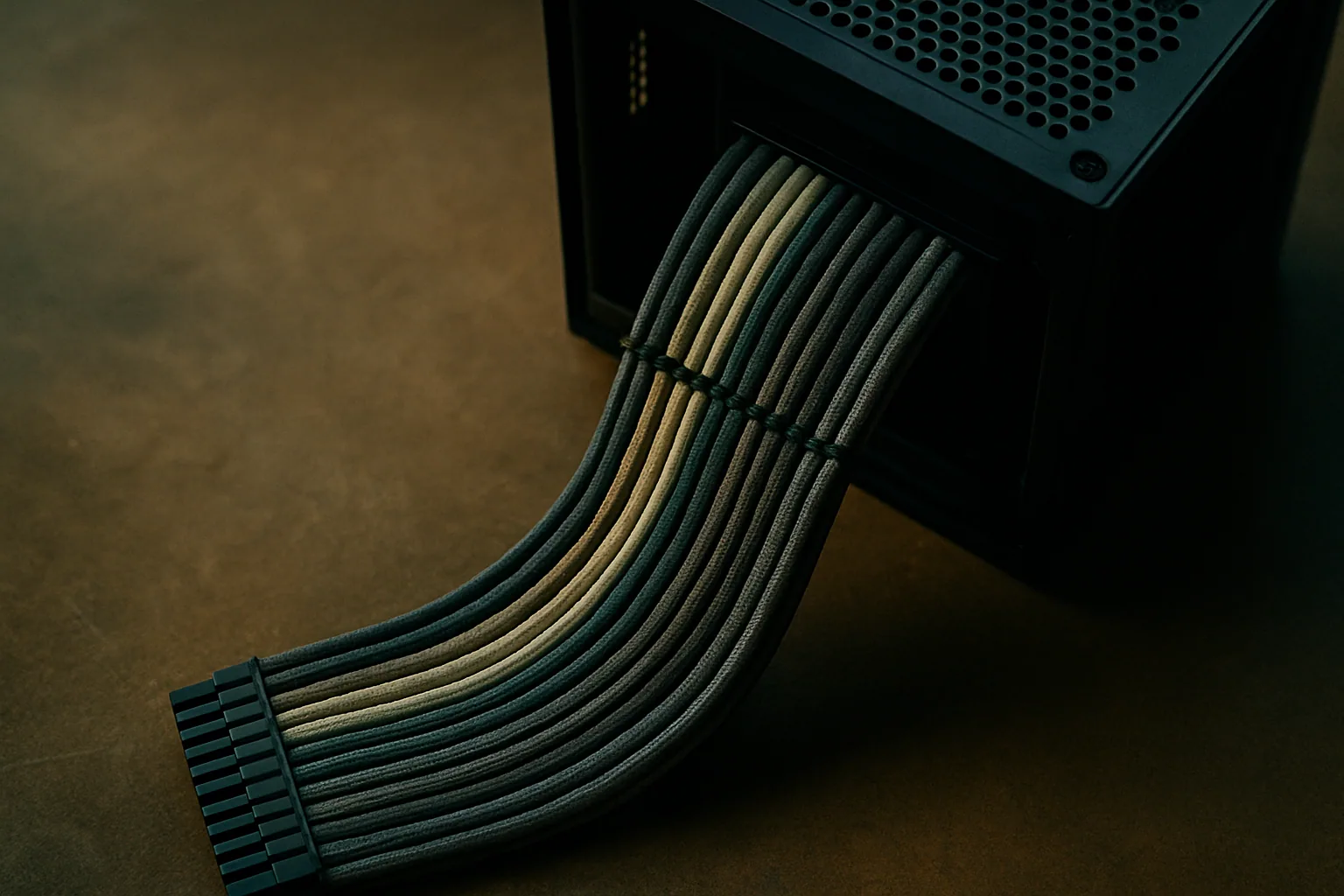

Kabel-management-gids voor mITX-builds

Acht mITX-builds verder heb ik precies één conclusie: kabelmanagement in een kleine kast is geen esthetische keuze, het is een thermische noodzaak. Wat werkt, wat je mag weglaten, en welke sleeves hun prijs écht waard zijn.

Wat SFF-kasten eisen — en waarom dat anders is dan ATX

Een standaard ATX-voeding levert kabels die gemiddeld 55–65 cm lang zijn. Praktisch in een mid-tower, fataal in een 10-liter SFF-kast. Wie een Corsair SF750 of Seasonic Focus SFX in een Dan A4-SFX of Fractal Terra stopt, werkt met bundels die twee keer zo lang zijn als de ruimte die beschikbaar is. Het resultaat: opgestapelde kabellussen achter de GPU, voor de fans, of — in het slechtste geval — dwars door de luchtstroom.

De eerste les die je leert na build één: kabellengte stuurt je routing, niet je voorkeur. In een Cooler Master NR200P V2 (18,25 liter) heb je nog enige speelruimte — je kunt kabels om de PSU-cage heen leiden en een deel achter het moederbordtray verstoppen. In een Lian Li A4-H2O (11,1 liter) of SSUPD Meshroom S (onder de 15 liter) is er geen "achter het tray". Er is alleen: hier of op de luchtstroom.

Dat maakt kabelmanagement in SFF fundamenteel anders. Je optimaliseert niet voor uiterlijk, je optimaliseert voor centimeters. Een 24-pin ATX-kabel van 25 cm bereikt comfortabel het moederbord in een compacte kast. Dezelfde kabel van 55 cm vraagt drie ophaalvouwen die je ergens moet kwijtraken. Specifieke aanbevelingen voor populaire SFX-units:

• 24-pin ATX: 25–30 cm ideaal, max 35 cm voor de meeste kasten
• 8-pin EPS (CPU): 30–40 cm, afhankelijk van PSU-positie ten opzichte van het moederbord
• 6+2-pin PCIe (GPU): 20–30 cm in sandwich-layouts, 35–45 cm in traditionele layouts
• SATA: 20 cm is ruim voldoende voor de meeste 2,5-inch SSD-montages in SFF

Bij een Silverstone SFX-L of Corsair SF-serie liggen de standaard kabellengtes op 30–50 cm voor de meeste connectoren. Dat is al beter dan ATX, maar voor de meest compacte kasten nog steeds 10–15 cm te veel op de kritieke PCIe- en CPU-kabels.

Custom sleeves: wanneer je het geld uitgeeft, en wanneer niet

Custom gesleeved kabels van Pexon PCs of CableMod kosten je €60–120 voor een volledig setje voor een SFX-voeding. Dat is niet goedkoop. De vraag is of ze die prijs rechtvaardigen — en het antwoord is genuanceerder dan de meeste forumberichten je laten geloven.

Het eerste dat je moet begrijpen: CableMod verkoopt twee productlijnen. De standaard ModMesh-kabels zijn gevlochten, soepel en goed van kwaliteit. De SFF-specifieke variant die ze aanbieden is anders — die worden gecoat met een harder materiaal dat minder flexibel is en moeilijker te buigen rond nauwe hoeken. Meerdere gebruikers op SFF.Network rapporteerden dat de SFF-kabels van CableMod stroever waren in gebruik dan de standaard-lengtes, simpelweg omdat de coating stijver is. De aanbeveling die daar breed gedragen wordt: bestel standaard CableMod-kabels op maat, niet het SFF-specifieke pakket. Je betaalt hetzelfde, krijgt betere souplesse.

Pexon PCs (VK-gebaseerd, levertijd 3–5 werkdagen naar België) staat bekend om handgemaakte paracord-sleeves die extreem buigzaam zijn. Dat is relevant in SFF: paracord-kabels kunnen een boogstraal van minder dan 3 cm aan zonder de connector te belasten, wat met standaard gevlochten kabels niet lukt. De prijs is vergelijkbaar met CableMod — een volledig setje voor een SFX-unit zit tussen €65 en €110 afhankelijk van kleuren en het aantal connectors.

"Custom kabels op maat zijn in SFF geen luxe maar logistiek: één ophaalvouw minder is één kabel die niet voor je intake-fan zit."

Wanneer hoef je het geld niet uit te geven? Als je een NR200P V2 of SSUPD Meshlicious hebt — kasten met 14–18 liter volume en ruimte achter het moederbordtray — kun je met de standaard meegeleverde kabels van een Seasonic of Corsair SF-unit een nette build neerleggen. Cable ties en een paar velcrostrips voor €5 doen meer dan €100 aan sleeves als de basislengte al aardig klopt.

Wanneer wél? Als je een Dan A4-SFX, Fractal Terra, of een kast onder de 12 liter gebruikt. Dan zijn te lange kabels het enige obstakel tussen een werkende build en een thermisch probleem, en custom lengtes lossen dat structureel op.

PCIe-risers: wanneer het werkt, wanneer het crasht

Een PCIe-riser-kabel maakt verticale GPU-montage mogelijk — en is in veel mITX-kasten de enige manier om een volledige GPU in te bouwen. De meeste kasten in het segment worden geleverd met een riser, maar niet alle risers zijn gelijk. Hier zit de meest onderschatte valkuil van een SFF-build.

Het signaalintegriteits-probleem is reëel bij Gen 4 en Gen 5. Een PCIe 4.0-verbinding werkt op 16 GT/s per lane — dat is dubbel zoveel als Gen 3, en de maximale effectieve kabellengte daalt daarmee drastisch. AMD adviseert officieel een maximum van 15 cm (6 inch) voor PCIe 4.0 riser-kabels voor gegarandeerde stabiliteit. Veel goedkope risers — inclusief sommige meegeleverde exemplaren — zijn 200–300 mm lang en voldoen niet aan Gen 4-specificaties.

Bij PCIe 5.0, waarmee de RTX 5000-serie en Radeon RX 9000-serie werken, wordt het nog strikter. Reviews van de RTX 5080 Founders Edition meldden crashes en instabiliteit bij gebruik van Gen 4-risers. In de praktijk schakelt het systeem automatisch terug naar PCIe 4.0 snelheden om stabiliteit te garanderen — wat prestatieverlies geeft dat je normaal niet zou meten maar bij bandbreedtegevoelige taken wel zichtbaar is.

De vuistregels voor risers:

• Koop geen riser onder de €25. Goedkope exemplaren van onbekende merken falen of limiteren naar Gen 3-snelheden zonder dat je het merkt.
• LINKUP Ultra PCIe 4.0 (€35–50) is de meest aanbevolen onafhankelijke riser op SFF.Network voor Gen 4-builds. Maximale lengte: 200 mm voor stabiel Gen 4-gebruik.
• Voor Gen 5 GPU's: gebruik alleen risers die expliciet als PCIe 5.0 gecertificeerd zijn. Houd de kabel zo kort mogelijk — 100–150 mm is het veilige bereik.
• Meegeleverde risers van SSUPD en Lian Li zijn doorgaans gevalideerd voor PCIe 4.0. CableMod-risers ook. Dan Cases-risers (v4.1+) eveneens. Goedkope klonenkasten: verifieer altijd.
• Buighoek telt mee. Een riser die scherp gebogen wordt heeft meer signaalverlies dan een rechte. Houd de boogstraal bij PCIe 4.0 ruim — geen scherpe 90-graden bochten.

Airflow versus netheid — en waarom je beide kunt hebben

De discussie "kabelmanagement doet er thermisch niet toe" is op ATX-schaal grotendeels juist. In een full-tower met vier 140 mm fans merk je het nauwelijks. In een mITX-kast met één intake-fan van 120 mm tussen de PSU en je GPU is een bundel kabels recht in de luchtstroom meetbaar — 3 tot 9 graden Celsius hogere GPU-temperaturen zijn gedocumenteerd in kasten waar kabels de directe luchtstroom naar de GPU blokkeerden.

Het principe is simpel: de lucht die van je intake-fan komt naar je GPU moet zo weinig weerstand tegenkomen als mogelijk. Elke kabel die loodrecht op de luchtstroom staat verhoogt de turbulentie en vermindert de effectieve luchtsnelheid. In een traditionele tower doet dat er weinig toe — er zijn genoeg andere luchtstroompaden. In een SFF-kast met één luchtstroom-pad is de kabel een versperring.

De praktische aanpak per situatie:

Sandwich-layouts (Dan A4, Lian Li A4-H2O): De GPU en het moederbord liggen in aparte kamers. Kabels moeten door een spleet van 10–20 mm. Gebruik platte ribbon-achtige SATA-kabels voor opslag, en zorg dat de PCIe- en EPS-kabel strak langs de binnenwand lopen. Elke centimeter die in de GPU-kamer steekt, is een centimeter minder koeling.

Cube-layouts (NR200P V2, Meshlicious): Meer ruimte achter het moederbordtray om kabels te verstoppen. Gebruik cable ties om de 24-pin bundel langs de rand van het tray te leiden, weg van de fans. De Meshlicious heeft expliciet doorvoeropeningen — gebruik ze allemaal.

Verticale layouts (NZXT H1 V2): De GPU hangt verticaal achter de riser. Kabels lopen verticaal omhoog langs de zijwand. Zorg dat de PCIe-kabel geen S-bocht maakt voor de GPU-fans — de H1 V2 heeft een specifiek routing-kanaal dat je hiervoor moet gebruiken.

Flat ribbon-kabels voor SATA zijn in SFF-builds geen gimmick. Een standaard SATA-kabel is 7–10 mm breed; een ribbon-kabel neemt minder dan 3 mm in beslag. In een kast waar elke millimeter telt, is dat relevant. Noctua, Cablemod en een aantal Aziatische merken bieden platte SATA-kabels aan voor €4–8 per stuk — een van de goedkoopste verbeteringen die je kunt doen.

Veelgestelde vragen

Kan ik de standaard meegeleverde PSU-kabels gebruiken in een mITX-build?

Afhankelijk van je kast. Bij kasten boven de 14 liter (NR200P V2, Meshlicious) werkt het met wat cable management. Bij kasten onder de 12 liter zijn standaard SFX-kabels (30–50 cm) meestal 10–15 cm te lang op de CPU- en PCIe-connectoren. Custom kabels op maat zijn dan de juiste oplossing.

Welke custom kabel-provider is het best voor SFF?

Pexon PCs (paracord, extreem soepel, €65–110 voor een volledig setje) en CableMod standaard-variant (niet de SFF-specifieke lijn) zijn de meest aanbevolen opties. PSlate is een kleinere, door SFF.Network geprezen aanbieder met uitstekende kennis van kast-specifieke lengtes. Bestel altijd op maat — standaardlengtes, ook van deze merken, zijn niet altijd SFF-optimaal.

Mijn riser-kabel geeft crashes. Wat doe ik?

Eerste stap: verifieer of je riser PCIe 4.0 gecertificeerd is voor de lengte die je gebruikt. Tweede stap: controleer de buighoek — scherpe bochten veroorzaken signaalverlies. Derde stap: probeer in je BIOS te forceren op PCIe Gen 3 of Gen 4 als tijdelijke maatregel. Structurele oplossing: vervang door een LINKUP Ultra of SSUPD-origineel die voor jouw kast gevalideerd is.

Hebben platte SATA-kabels invloed op datasnelheid?

Nee. Flat ribbon-kabels voor SATA voldoen aan dezelfde specificaties als standaard SATA-kabels — de signaalintegriteit verschilt niet bij de korte lengtes in een SFF-kast (doorgaans 15–25 cm). Het enige verschil is fysieke dikte en buigbaarheid.

Mijn 24-pin ATX-kabel is veel te lang. Kan ik die vouwen en vastbinden?

Ja, maar vouw niet meer dan twee keer en bind niet zo strak dat de conductors knikken. Een betere oplossing voor builds onder de 12 liter: bestel een 24-pin op exacte lengte (25–30 cm). De standaard oplossing van "vouwen en verstoppen" werkt in grotere kasten prima, maar in een sandwich-layout zit die bundel altijd ergens in de weg.
